8 duim 75 Ohm Lekke Kabel voor het Systeem van de FMradioverbinding

Lekke Kabel voor FMradioverbinding

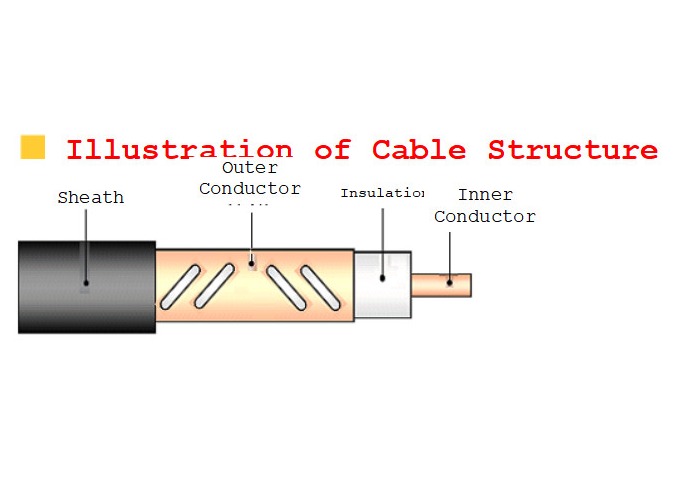

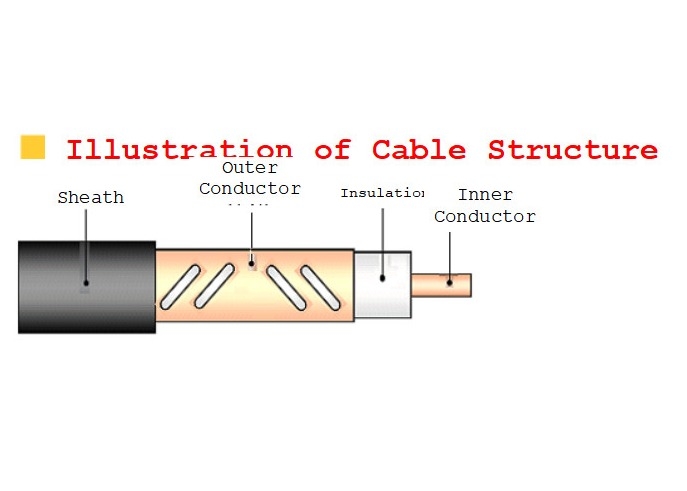

• Structurele Parameters

  Productmodel	Binnenleider		Isolatie	Buitenleider		Buitenschede
  	Materiaal	Diameter		Materiaal	Diameter	Materiaal	Diameter
  HLRCACY (Z) - 5012M (1/2“)	Draad van het koper de beklede aluminium	4.80mm	Fysisch-schuimpolyethyleenisolatie	De geslagen strook die van het gatenkoper verpakt rand longitudinaal landen	13.50mm	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin	15.80mm
  HLRCTCY (Z) - 5022M (7/8“)	Vlotte koperbuis	9.00mm			24.00mm		27.80mm
  HLRCTCY (Z) - 5032M (1-1/4“)	Vlotte koperbuis	13.10mm			34.00mm		38.00mm
  HLRHTCY (Z) - 5042M (1-5/8“)	Spiraal golfkoperbuis	17.40mm			44.00mm		49.00mm

• Structurele Parameters Mechanische & Milieueigenschappen

• Productmodel	Minimum Buigende Straal voor Één enkele Tijd	Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	Maximum Trekweerstand	Installatietemperatuur	Het werk Temperatuur
  HLRCACY (Z) - 5012M (1/2“)	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 5022M (7/8“)	250mm	300mm	1300N
  HLRCTCY (Z) - 5032M (1-1/4“)	400mm	500mm	2000N
  HLRHTCY (Z) - 5042M (1-5/8“)	500mm	700mm	2500N


• Elektrische Eigenschappen

  Productmodel		HLRCACY (Z) - 5012M (1/2“)	HLRCTCY (Z) - 5022M (7/8“)	HLRCTCY (Z) - 5032M (1-1/4“)	HLRHTCY (Z) - 5042M (1-5/8“)
  Gemiddelde Kenmerkende Impedantie (Ω)		50±2
  Transmissietarief		90%
  Capacitieve weerstand (pF/m)		76
  Diëlektrische sterkte (V, gelijkstroom, 1min)		6000	10000	10000	15000
  Minimumisolatieweerstand (MΩ·km)		10000
  Schedevonk het Testen (V, AC, Efficiënte Waarde)		8000	8000	10000	10000
  Longitudinale Vermindering dB/100m ±5% 20℃	75MHz	2.0	1.3	0,8	0,7
  	150MHz	2.4	1.9	1.2	1.0
  	350MHz	3.5	3.0	1.9	1.5
  Koppelingsverlies dB±5dB 95%, 2m	75MHz	78	70	73	72
  	150MHz	76	73	75	75
  	350MHz	75	69	70	69
  VSWR	75~150MHz	≤1.30
  	320~480MHz	≤1.30


•
