Openbare Mobiele Radioverbindings Lekke Kabel 17.40mm 44.00mm

Openbare Mobiele Radioverbindings Lekke Kabel 17.40mm 44.00mm

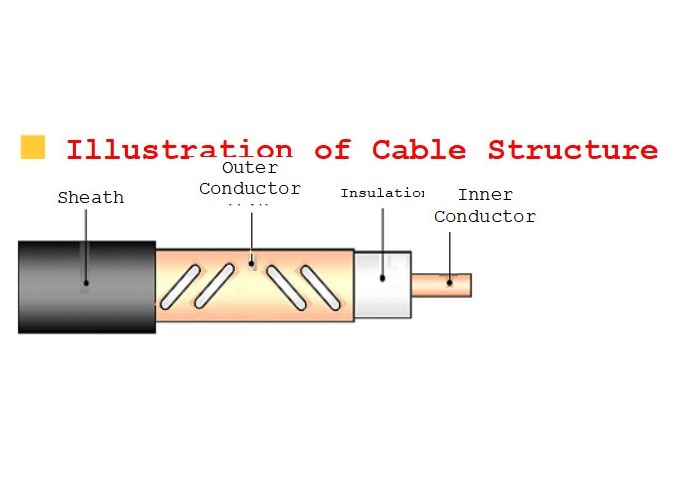

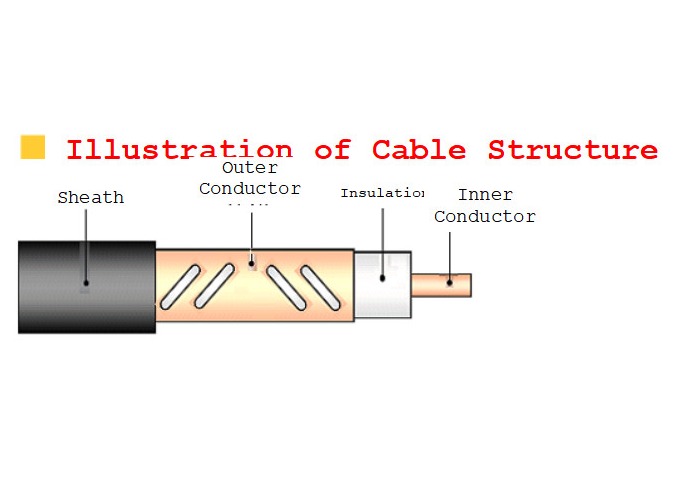

• Structurele Parameters

• Productmodel	Binnenleider		Isolatie	Buitenleider		Buitenschede
  	Materiaal	Diameter		Materiaal	Diameter	Materiaal	Diameter
  HLRCACY (Z) - 50-12H (1/2“)	Draad van het koper de beklede aluminium	4.80mm	Fysisch-schuimpolyethyleenisolatie	De geslagen strook die van het gatenkoper verpakt rand longitudinaal landen	13.50mm	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin	15.80mm
  HLRCTCY (Z) - 50-22H (7/8“)	Vlotte koperbuis	9.00mm			24.00mm		27.80mm
  HLRCTCY (Z) - 50-32H (1-1/4“)	Vlotte koperbuis	13.10mm			34.00mm		38.00mm
  HLRHTCY (Z) - 50-42H (1-5/8“)	Spiraal golfkoperbuis	17.40mm			44.00mm		49.00mm


• Mechanische & Milieueigenschappen

• Productmodel	Minimum Buigende Straal voor Één enkele Tijd	Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	Maximum Trekweerstand	Installatietemperatuur	Het werk Temperatuur
  HLRCACY (Z) - 50-12H (1/2“)	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22H (7/8“)	250mm	300mm	1300N
  HLRCTCY (Z) - 50-32H (1-1/4“)	400mm	500mm	2000N
  HLRHTCY (Z) - 50-42H (1-5/8“)	500mm	700mm	2500N


• Elektrische Eigenschappen

  Productmodel		HLRCACY (Z) - 50-12H (1/2“)	HLRCTCY (Z) - 50-22H (7/8“)	HLRCTCY (Z) - 50-32H (1-1/4“)	HLRHTCY (Z) - 50-42H (1-5/8“)
  Gemiddelde Kenmerkende Impedantie (Ω)		50±2
  Transmissietarief		90%
  Capacitieve weerstand (pF/m)		76
  Diëlektrische sterkte (V, gelijkstroom, 1min)		6000	10000	10000	15000
  Minimumisolatieweerstand (MΩ·km)		10000
  Schedevonk het Testen (V, AC, Efficiënte Waarde)		8000	8000	10000	10000
  Longitudinale Vermindering dB/100m ±5% 20℃	800MHz	7.5	4.3	2.6	2.2
  	900MHz	8.2	4.7	3.0	2.3
  	1800MHz	12.8	8.6	4.9	3.5
  	1900MHz	13.5	8.9	5.5	3.7
  	2000MHz	14.2	10.0	5.7	3.9
  	2200MHz	15.2	11.5	6.1	4.5
  	2400MHz	16.5	13.3	7.6	4.9
  	2600MHz	17.3	13.9	7.8	5.8
  	2700MHz	18.2	14.4	8.1	6.5
  Koppelingsverlies dB±5dB 95%, 2m	800MHz	73	78	75	71
  	900MHz	72	75	73	71
  	1800MHz	70	75	72	70
  	1900MHz	70	75	68	70
  	2000MHz	70	75	72	70
  	2200MHz	70	75	72	70
  	2400MHz	70	70	71	70
  	2600MHz	69	70	75	68
  	2700MHz	70	70	75	68
  Verhouding van de voltage de Bevindende Golf (VSWR)	690~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.30
