De binnen Brede Lekke de hoekstraling van de Signaaldekking overhaalt Kabel RoHS

Binnen de Stralings Lekke Kabel van de Dekkings Brede hoek

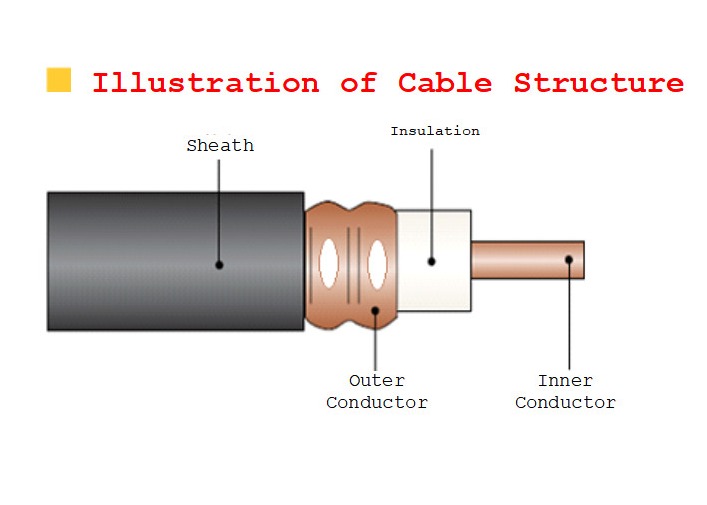

• Structurele Parameters

  Productmodel	Binnenleider		Isolatie	Buitenleider		Buitenschede
  	Materiaal	Diameter		Materiaal	Diameter	Materiaal	Diameter
  HLRCACY (Z) - 50-12F (1/2“)	Draad van het koper de beklede aluminium	4.80mm	Fysisch-schuimpolyethyleenisolatie	De geslagen strook die van het gatenkoper verpakt rand longitudinaal landen	13.50mm	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin	15.80mm
  HLRCTCY (Z) - 50-22F (7/8“)	Vlotte koperbuis	9.00mm			24.00mm		27.80mm


• Mechanische & Milieueigenschappen

  Productmodel	Minimum Buigende Straal voor Één enkele Tijd	Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	Maximum Trekweerstand	Installatietemperatuur	Het werk Temperatuur
  HLRCACY (Z) - 50-12F (1/2“)	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22F (7/8“)	250mm	300mm	1300N


• Elektrische Eigenschappen

  Productmodel		HLRCACY (Z) - 50-12F (1/2“)	HLRCTCY (Z) - 50-22F (7/8“)
  Gemiddelde Kenmerkende Impedantie (Ω)		50±2
  Transmissietarief		90%
  Capacitieve weerstand (pF/m)		76
  Diëlektrische sterkte (V, gelijkstroom, 1min)		6000	10000
  Minimumisolatieweerstand (MΩ·km)		10000
  Schedevonk het Testen (V, AC, Efficiënte Waarde)		8000	8000
  Longitudinale Vermindering dB/100m ±5%, 20℃	800MHz	7.3	4.2
  	900MHz	8.0	4.5
  	1800MHz	12.8	7.3
  	1900MHz	13.2	7.8
  	2000MHz	14.2	8.0
  	2200MHz	15.0	9.1
  	2400MHz	16.6	9.7
  	2600MHz	18.5	10.5
  	2700MHz	18.8	11.1
  	3400MHz	25.5	14.0
  	3500MHz	28.1	14.7
  	3600MHz	29.5	15.6
  Koppelingsverlies dB±5dB 95%, 2m	800MHz	78	83
  	900MHz	76	78
  	1800MHz	72	75
  	1900MHz	72	70
  	2000MHz	70	71
  	2200MHz	70	75
  	2400MHz	70	72
  	2600MHz	72	73
  	2700MHz	70	71
  	3400MHz	70	69
  	3500MHz	70	68
  	3600MHz	70	68
  VSWR	790~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.35
  	3400~3600MHz	≤1.35
