1 duim 17.40mm van het de Kabelspoor van LCX het Lekke Systeem van het de Doorgangssignaal

Lekke Kabel voor het Signaalsysteem van de Spoordoorgang

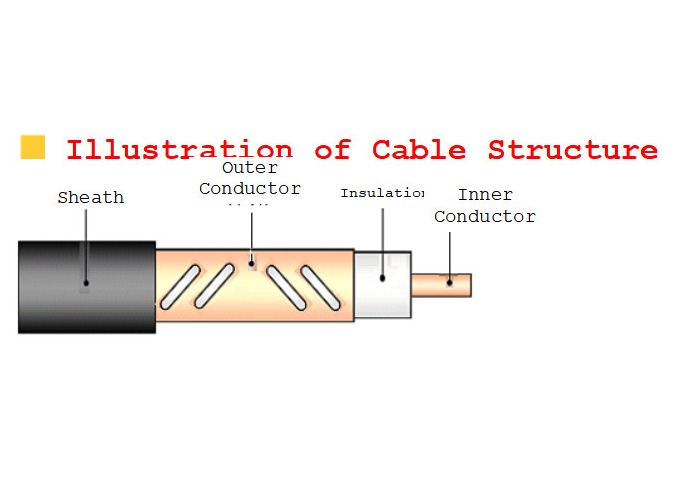

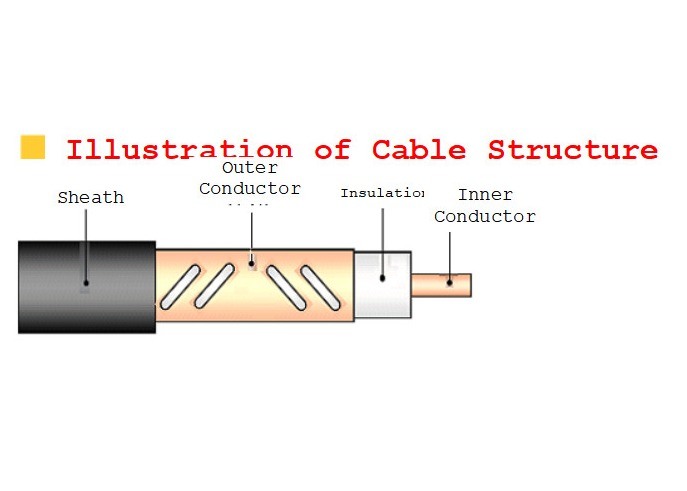

• Structurele Parameters

  Productmodel	Binnenleider		Isolatie	Buitenleider		Buitenschede
  	Materiaal	Diameter		Materiaal	Diameter	Materiaal	Diameter
  HLRCTCY (Z) - 50-32E (1-1/4“)	Vlotte koperbuis	13.10mm	Fysisch-schuimpolyethyleenisolatie	De geslagen strook die van het gatenkoper verpakt rand longitudinaal landen	34.00mm	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin	38.00mm
  HLRHTCY (Z) - 50-42E (1-5/8“)	Spiraal golfkoperbuis	17.40mm			44.00mm		49.00mm

  Mechanische & Milieueigenschappen

  Productmodel	Minimum Buigende Straal voor Één enkele Tijd	Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	Maximum Trekweerstand	Installatietemperatuur	Het werk Temperatuur
  HLRCTCY (Z) - 50-32E (1-1/4“)	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42E (1-5/8“)	500mm	700mm	2500N

  Elektrische Eigenschappen

  Productmodel		HLRCTCY (Z) - 50-32E (1-1/4“)		HLRHTCY (Z) - 50-42E (1-5/8“)
  		1	2	1	2
  Gemiddelde Kenmerkende Impedantie (Ω)		50±2
  Transmissietarief		90%
  Capacitieve weerstand (pF/m)		76
  Diëlektrische sterkte (V, gelijkstroom, 1min)		10000		15000
  Minimumisolatieweerstand (MΩ·km)		10000
  Schedevonk het Testen (V, AC, Efficiënte Waarde)		10000		10000
  Longitudinale Vermindering dB/100m ±5%, 20℃	800MHz	-	2.7	-	2.2
  	1800MHz	4.9	5.0	3.8	4.2
  Koppelingsverlies dB±5dB 95%, 2m	800MHz	-	78	-	70
  	1800MHz	72	72	68	68
  VSWR	800~900MHz	-	≤1.30	-	≤1.30
  	1780~1810MHz	≤1.30	≤1.30	≤1.30	≤1.30
