Goed koppelend Lekke Kabel Buigende Eigenschappen in Lift

Goed koppelend Lekke Kabel Buigende Eigenschappen in Lift

GB/T 17737.4-2013 Coaxiale communicatie kabels – Deel 4: Sectionele specificatie voor lekke kabels
Communicatie 1119-2013 van YD/T kabel - Koppelings lekke coaxiale kabel met de schuimpolyolefin diëlektrische en golf buitenleider van de koperbuis
CEI-61196-4:2015 Coaxiaal communicatie kabel-deel 4: Sectionele specificatie voor het uitstralen van kabels
CEI-60332-1-2:2015tests aangaande elektrische en optische vezelkabels onder brand voorwaarde-deel 1-2: De test voor verticale vlampropagatie voor één enkele geïsoleerde draad of kabel-procedure voor 1 kW mengde vlam vooraf
CEI-61034-2:2019meting met rookdichtheid van kabels die in de bepaalde omstandigheden branden – Deel 2: Testprocedure en vereisten
CEI-de 60754-1:2019test aangaande gassen evolueerde tijdens verbranding van materialen van kabels – Deel 1: Bepaling van de inhoud van het halogeen zure gas
CEI-de 60754-2:2019test aangaande gassen evolueerde tijdens verbranding van materialen van kabels – Deel 2: Bepaling van zuurheid (door pH meting) en geleidingsvermogen

Producteigenschappen

Goed gebruikt in mijn, lift en andere beperkte ruimte;
Beëindigen-brand stralingswijze, waarin het elektromagnetische veld op de oppervlakte van lekke coaxiale kabel, met zwakke richtlijn, brede werkende band, grote koppelingsverlies en aanpassingsmoeilijkheden verbindend is;
Uitstekende buigende eigenschappen, bredere werkende band en langere levensduur.

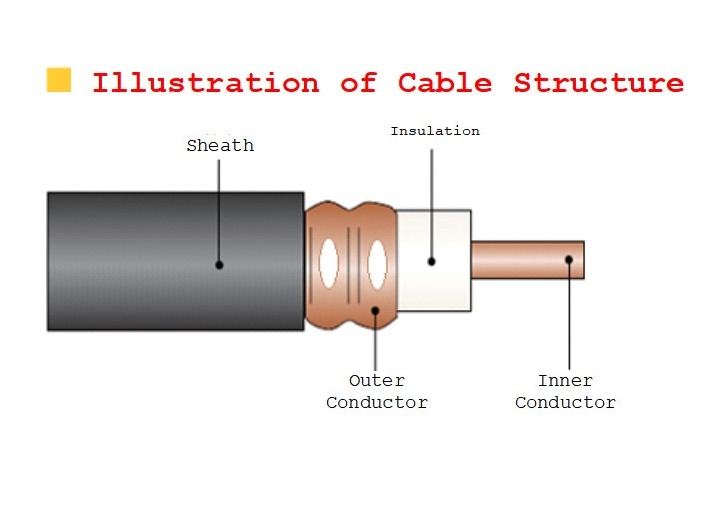

• Structurele Parameters

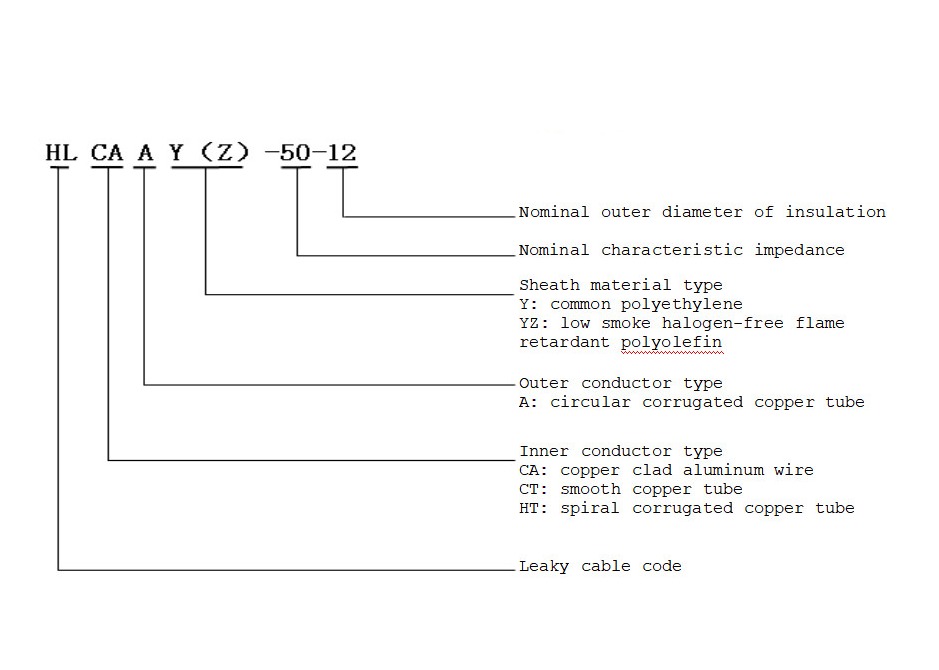

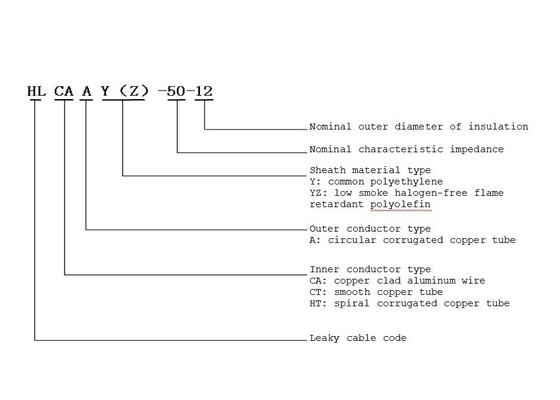

  Productmodel	HLCAAY (Z) - 50-12 (1/2 〃)	HLCTAY (Z) - 50-22 (7/8 〃)	HLCTAY (Z) - 50-23 (7/8 〃 met beperkte verliezen)	HLCTAY (Z) - 50-32 (1-1/4 〃)	HLHTAY (Z) - 50-42 (1-5/8 〃)
  Binnenleider	Draad van het koper de beklede aluminium	Vlotte koperbuis			Spiraal golfkoperbuis
  	4.80mm	9.00mm	9.45mm	13.10mm	17.40mm
  Isolatie	Fysisch-schuimpolyethyleenisolatie
  Buitenleider	Cirkel golfkoperbuis gemalen gat
  	13.90mm	24.90mm	25.40mm	35.80mm	46.50mm
  Schede	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin
  	15.70mm	27.50mm	27.80mm	38.80mm	49.50mm

  Structurele Parameters Mechanische & Milieueigenschappen

  Productmodel	HLCAAY (Z) - 50-12 (1/2 〃)	HLCTAY (Z) - 50-22 (7/8 〃)	HLCTAY (Z) - 50-22 (7/8 〃 met beperkte verliezen)	HLCTAY (Z) - 50-32 (1-1/4 〃)	HLHTAY (Z) - 50-42 (1-5/8 〃)
  Minimum Buigende Straal voor Één enkele Tijd	80mm	140mm	150mm	200mm	280mm
  Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	125mm	250mm	275mm	380mm	500mm
  Maximum Trekweerstand	1130N	1500N	1700N	2500N	3000N
  Installatietemperatuur	-40℃~+70℃
  Het werk Temperatuur	-50℃~+85℃


• Elektrische Eigenschappen

  Productmodel			HLCAAY (Z) - 50-12 (1/2 〃)	HLCTAY (Z) - 50-22 (7/8 〃)	HLCTAY (Z) - 50-23 (7/8 〃 低损耗)	HLCTAY (Z) - 50-32 (1-1/4 〃)	HLHTAY (Z) - 50-42 (1-5/8 〃)
  Kenmerkende Impedantie (Ω)			50±2
  Transmissietarief			90%
  Capacitieve weerstand (pF/m)			75
  Minimumisolatieweerstand (MΩ·km)			10000
  Diëlektrische sterkte (V, gelijkstroom, 1min)			6000	10000	10000	10000	15000
  Schedevonk het Testen (De Efficiënte Waarde van V, AC)			8000	8000	8000	10000	10000
  Longitudinale Vermindering Max. dB/100m 20℃		150MHz	3.3	1.8	1.7	1.4	1.1
  		450MHz	6.0	3.3	3.1	2.5	2.0
  		700MHz	7.7	4.2	4.0	3.1	2.6
  		800MHz	8.3	4.6	4.4	3.4	2.9
  		900MHz	8.8	4.9	4.7	3.7	3.1
  		1800MHz	13.1	7.5	7.1	5.6	4.6
  		1900MHz	13.6	7.7	7.4	5.8	4.8
  		2200MHz	14.9	8.5	8.1	6.4	5.3
  		2400MHz	15.7	9.0	8.6	6.8	5.6
  		2600MHz	16.4	9.4	9.0	7.2	-
  		3000MHz	17.9	10.3	9.9	-	-
  		3500MHz	19.7	11.4	10.9	-	-
  Koppelingsverlies dB±10dB 95%, 2m		150MHz	78	78	75	80	84
  		450MHz	80	86	80	87	88
  		700MHz	80	86	81	87	89
  		800MHz	80	86	83	88	89
  		900MHz	82	85	82	89	88
  		1800MHz	88	85	81	88	89
  		1900MHz	82	83	80	88	89
  		2200MHz	85	83	81	88	89
  		2400MHz	87	84	80	88	88
  		2600MHz	82	82	80	89	—
  		3000MHz	88	82	81	—	—
  		3500MHz	85	83	82	—	—
  VSWR	260~480MHz		≤1.25
  	820~960MHz		≤1.25
  	1700~1900MHz		≤1.30
  	2100~2200MHz		≤1.30
  	2300~2700MHz		≤1.30
