Gsm-r Spoorweg Communicatie Lekke Kabel

24.00mm Lekke Kabel

Productomschrijving

Gsm-r Spoorweg Communicatie Lekke Kabel 24.00mm 9.00mm

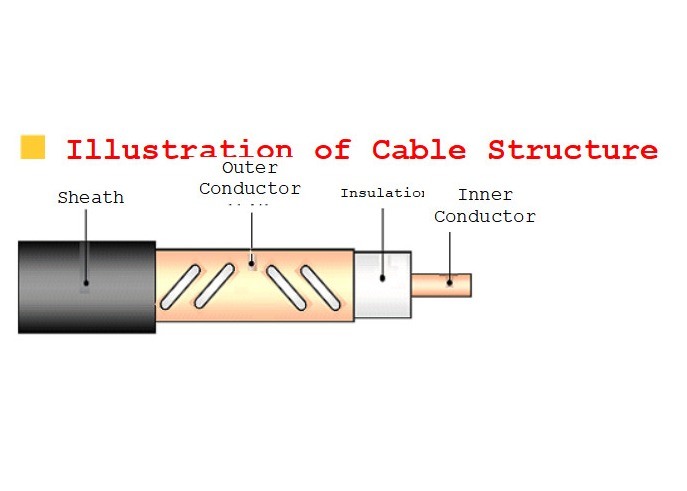

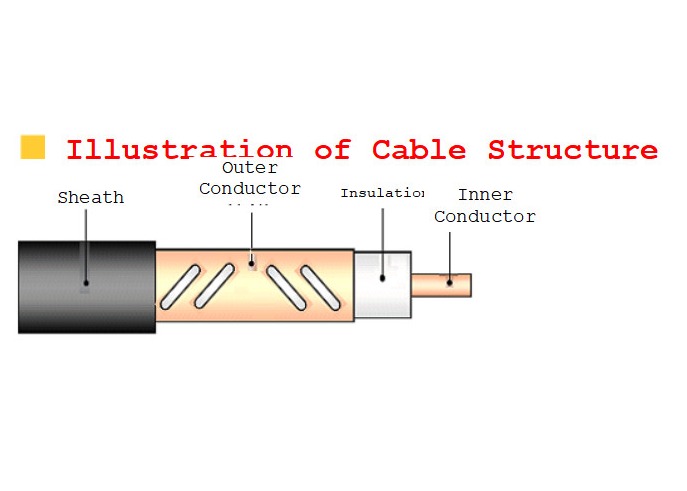

Structurele Parameters

Productmodel		Binnenleider		Isolatie	Buitenleider		Buitenschede
		Materiaal	Diameter		Materiaal	Diameter	Materiaal	Diameter
Wdz-slywy-50-22	Ⅱ	Vlotte koperbuis	9.00mm	Fysisch-schuimpolyethyleenisolatie	De geslagen strook die van het gatenkoper verpakt rand longitudinaal landen	24.00mm	Lage rook halogeen-vrije vlam - vertragerspolyolefin	27.50mm
	Ⅲ
Wdz-slywy-50-32	Ⅱ	Vlotte koperbuis	13.10mm			34.00mm		38.00mm
	Ⅲ
Wdz-slywy-50-42	Ⅱ	Spiraal golfkoperbuis	17.40mm			44.00mm		48.00mm
	Ⅲ

Mechanische & Milieueigenschappen

Productmodel		Minimum Buigende Straal voor Één enkele Tijd	Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	Maximum Trekweerstand	Installatietemperatuur	Het werk Temperatuur
Wdz-slywy-50-22	Ⅱ	280mm	550mm	2300N	-55℃~+85℃	-40℃~+70℃
	Ⅲ
Wdz-slywy-50-32	Ⅱ	380mm	750mm	3000N
	Ⅲ
Wdz-slywy-50-42	Ⅱ	490mm	1000mm	1700N
	Ⅲ

Elektrische Eigenschappen

Productmodel		Wdz-slywy-50-22		Wdz-slywy-50-32		Wdz-slywy-50-42
		Ⅱ	Ⅲ	Ⅱ	Ⅲ	Ⅱ	Ⅲ
Gemiddelde Kenmerkende Impedantie (Ω)		50±2
Diëlektrische sterkte (V, gelijkstroom, 1min)		10000		10000		15000
Minimumisolatieweerstand (MΩ·km)		10000
Schedevonk het Testen (V, AC, Efficiënte Waarde)		8000		10000		10000
Longitudinale Vermindering dB/100m ±5%, 20℃	455~461MHz	3.0	—	2.2	—	1.8	—
	465~471MHz
	885~889MHz	5.3	5.0	4.3	3.0	2.9	2.4
	930~934MHz
Koppelingsverlies dB±5dB 95%, 2m	455~461MHz	75	—	75	—	75	—
	465~471MHz
	885~889MHz	69	69	69	69	68	69
	930~934MHz
Maximumvswr	455~461MHz	≤1.30	—	≤1.30	—	≤1.30	—
	465~471MHz	≤1.30	—	≤1.30	—	≤1.30	—
	885~889MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
	930~934MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
