50 rf-van de Radiofrequentieohms Schakelaar Lage VSWR voor Mobiel Communicatiemiddel

50 rf-van de Radiofrequentieohms Schakelaar Lage VSWR voor Mobiel Communicatiemiddel

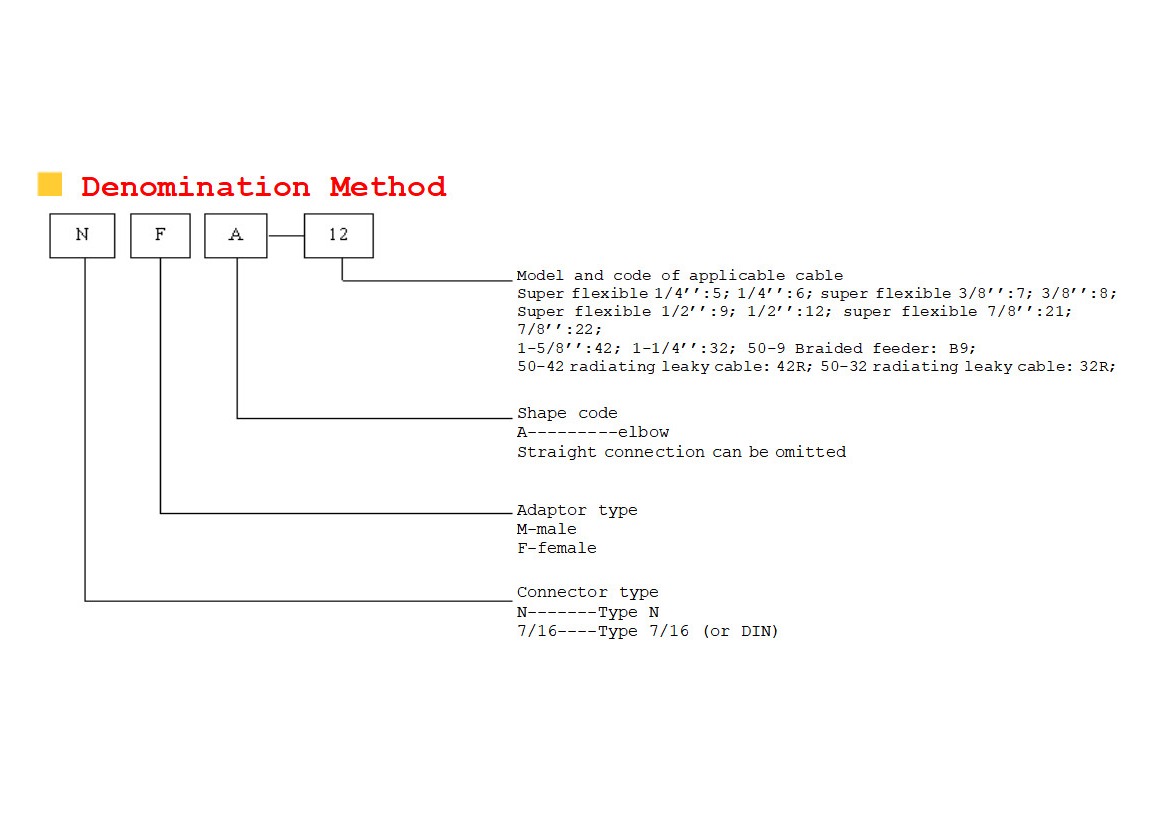

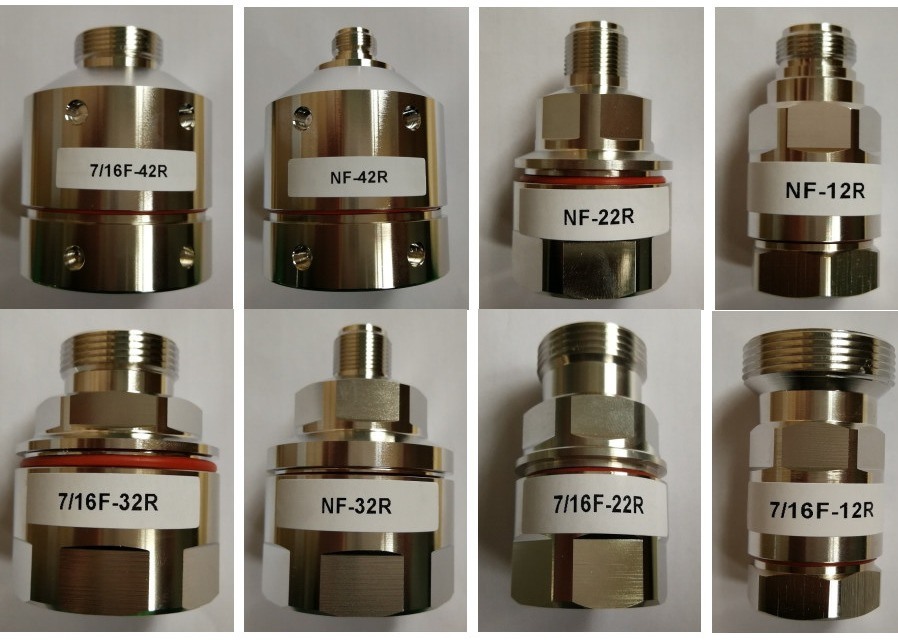

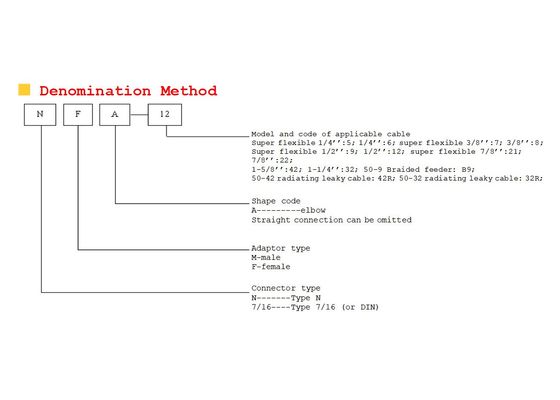

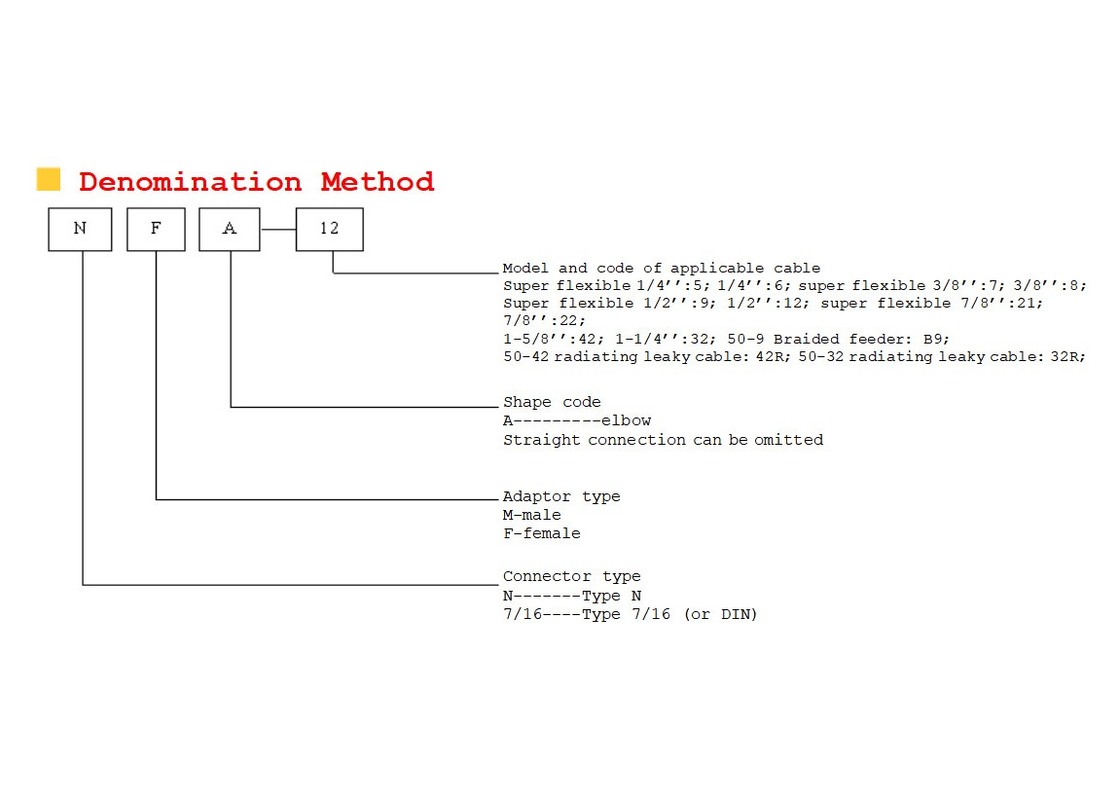

n het type overhaalt schakelaar
de coaxiale schakelaar van DIN

Uitgevoerde normen

De radiofrequentie coaxiale schakelaars van YD/T 1967-2018 50Ω voor mobiel communicatiemiddel

De Radiofrequentieschakelaars van GB/T 11313.1-2013. Deel 1: Generische specificatie. Algemene vereisten en meetmethodes

De Radiofrequentieschakelaars van GB/T 11313.4-2007. Deel 4: R.F. coaxiale schakelaars met binnendiameter van buitenleider 16mm (0,63 binnen) met schroefkoppeling - Kenmerkende impedantie 50 ohms (Type 7-16)

De Radiofrequentieschakelaars van GB/T 11313.16-2015. Deel 16: R.F. coaxiale schakelaars met binnendiameter van buitenleider 7mm (0.276in) met schroefkoppeling - Kenmerkende impedantie 50Ω (75Ω) (Type N)

Producteigenschappen

Lage VSWR, laag toevoegingsverlies en lage intermodulatie;

Gemak van installatie, goede het verzegelen prestaties en hoge beschermingsrang;

Hoofdzakelijk gebruikt voor elektro en mechanische verbinding van radiofrequentie en lekke coaxiale kabels.

Technische Parameters

• Producttype		Type N	Type DIN
  Structurele Parameters
  Centraal contact	Centrale speld	Silver-plated messing	Silver-plated messing
  	Centrale hefboom	Zilver geplateerd tinbrons	Zilver geplateerd tinbrons
  Isolatie		PTFE	PTFE
  Shell		Tri-legering geplateerd messing	Tri-legering geplateerd messing
  Verzegelend deel		Siliconerubber	Siliconerubber
  Elektrische Eigenschappen
  Kenmerkende Impedantie		50Ω	50Ω
  Toevoegingsverlies	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Contactweerstand	Binnenleider	≤0.80mΩ	≤0.40mΩ
  	Buitenleider	≤0.25mΩ	≤0.20mΩ
  Isolatieweerstand		≥5000mΩ	≥10000mΩ
  Het weerstaan van voltage (Minimum)		2.5KV	4.0KV
  Het werk voltage (Maximum)		1.4KV	2.7KV
  Derde-ordeintermodulatie (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Mechanische Eigenschappen
  Het behoudkracht van de testmaat		≥0.56N	≥6N
  Het koppelen torsie	Normale torsie	0.7~1.1Nm	20~28Nm
  	Het weerstaan van torsie	≥1.7Nm	≥30Nm
  Mechanische duurzaamheid		500 keer	500 keer
  Omgevingstemperatuur		-65~+160℃	-65~+160℃
