9.00mm overhaalt de Lekke Kabels5g Mobiel Communicatiemiddel PE Isolatie die Kabel uitstralen

Lekke Kabel voor het Mobiele Communicatiemiddel van 5G

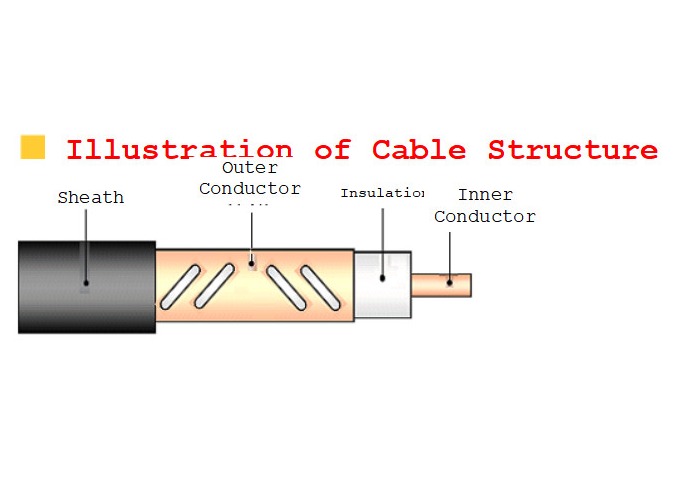

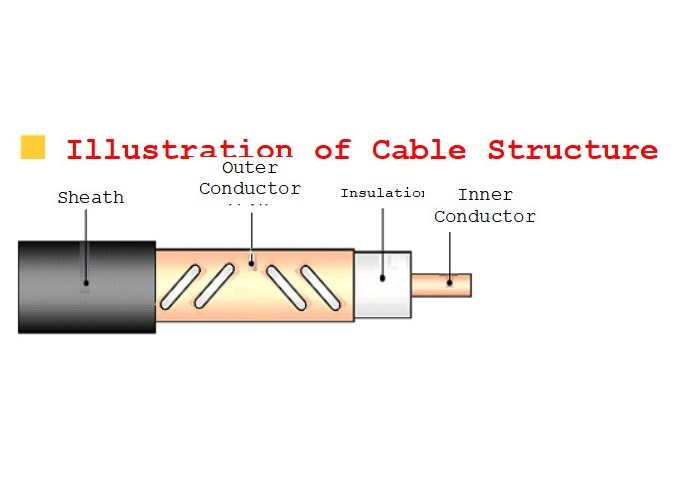

• Structurele Parameters

  Productmodel	Binnenleider		Isolatie	Buitenleider		Buitenschede
  	Materiaal	Diameter		Materiaal	Diameter	Materiaal	Diameter
  HLRCTCY (Z) - 50-22G (7/8“)	Vlotte koperbuis	9.00mm	Fysisch-schuimpolyethyleenisolatie	De geslagen strook die van het gatenkoper verpakt rand longitudinaal landen	24.00mm	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin	27.80mm
  HLRCTCY (Z) - 50-32G (1-1/4“)	Spiraal golfkoperbuis	13.90mm			34.00mm		38.00mm


• Mechanische & Milieueigenschappen

  Productmodel	Minimum Buigende Straal voor Één enkele Tijd	Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	Maximum Trekweerstand	Installatietemperatuur	Het werk Temperatuur
  HLRCTCY (Z) - 50-22G (7/8“)	250mm	300mm	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-32G (1-1/4“)	400mm	500mm	2000N


• Elektrische Eigenschappen

  Productmodel		HLRCTCY (Z) - 50-22G (7/8“)	HLRCTCY (Z) - 50-32G (1-1/4“)
  			1	2
  Gemiddelde Kenmerkende Impedantie (Ω)		50±2
  Transmissietarief		90%
  Capacitieve weerstand (pF/m)		76
  Diëlektrische sterkte (V, gelijkstroom, 1min)		10000	10000
  Minimumisolatieweerstand (MΩ·km)		10000
  Schedevonk het Testen (V, AC, Efficiënte Waarde)		8000	10000
  Longitudinale Vermindering dB/100m ±5%, 20℃	700MHz	3.8	2.5	—
  	800MHz	4.0	2.7	—
  	900MHz	4.2	3.1	—
  	1800MHz	6.6	4.5	4.8
  	1900MHz	6.8	4.8	5.1
  	2000MHz	7.1	5.3	5.5
  	2200MHz	7.8	5.6	5.9
  	2400MHz	8.5	6.1	6.3
  	2600MHz	9.3	6.6	6.8
  	2700MHz	10.0	6.9	7.1
  	3300MHz	12.2	8.8	9.0
  	3400MHz	13.6	9.1	9.4
  	3500MHz	14.3	10.1	10.5
  	3600MHz	15.1	10.8	11.2
  	3700MHz	15.9	12.1	12.5
  Koppelingsverlies dB±5dB 95%, 2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
