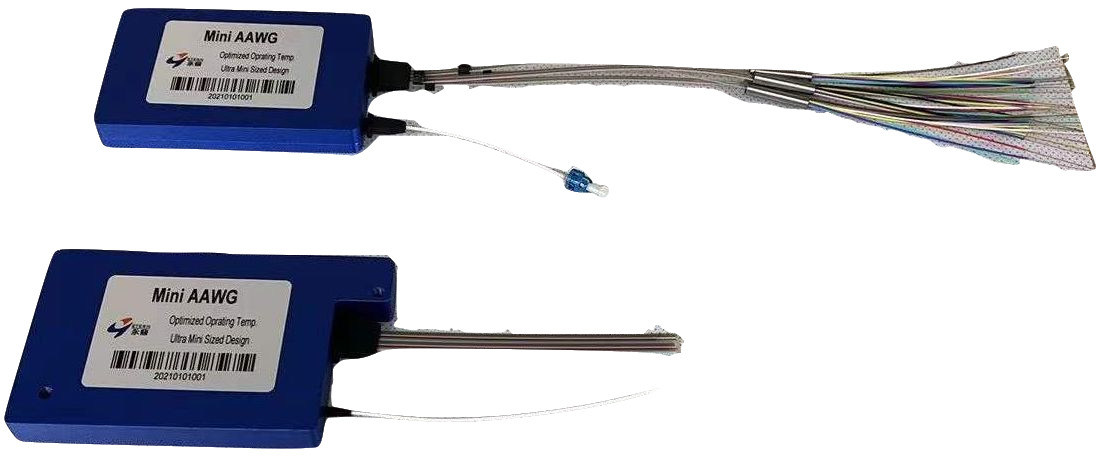

Name: AAWG 100GHz die 36ch Met platte kop C20-C55 MUX DEMUX uit elkaar plaatsen
Brand: Wuhan ETERN Optoelectronics
SKU: Aawg-1f36-c20-0302024-MDM
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (177 reviews)
ISBN: 15414270

Gedetailleerde informatie

Hoog licht:

100GHz uit elkaar plaatsen Met platte kop

C55 MUX DEMUX

36ch AWG MUX

Productomschrijving

Aawg-1f36-c20-0302024-MDM

AAWG, 100GHz-Uit elkaar plaatsen, Met platte kop, 36ch, C20-C55 MUX&DEMUX

Beschrijving

ETERN stelde Golfgeleidergrating (AWG) op is een rendabel, krachtig apparaat die van DWDM Mux/Demux bij 100GHz-kanaal het uit elkaar plaatsen in het de banditu van C en l-net, zonder enige elektro nodig macht werken. Etern AAWG biedt laag toevoegingsverlies, uitstekende kanaalisolatie, gemak van vezel behandeling, en betrouwbaarheid op lange termijn in een compact pakket aan. De producten zijn Telcordia-gr.-1221-KERN en gekwalificeerde gr.-1209-KERN, en RoHS-klacht.

Functie

Optische Specificaties

Parameters		Eenheid	Waarde
Kanaalnummer			36
Kanaal het Uit elkaar plaatsen		GHz	100
Centrumgolflengte		NM	1538,186 ~ 1561,419
Kanaalfrequentie		THz	192.0 ~195,5
Verwijzingspassband		NM	±0.1
Toevoegingsverlies		dB	≤5.5
De Uniformiteit van het toevoegingsverlies		dB	≤1.5
Passband Rimpeling		dB	≤0.5
Bandbreedte	@1dB	NM	≥ 0,4
	@3dB		≥ 0,6
Isolatie	Aangrenzende Kanalen	dB	≥25
	Niet-adjacent Kanalen		≥30
Totale overspraak		dB	≥21
PDL		dB	≤0.5
PMD		ps	≤0.5
Terugkeerverlies		dB	≥40
Chromatische Verspreiding		ps/nm	±20
Werkende Temperatuur		℃	-5 tot +65
Opslagtemperatuur		℃	-40 tot +85

Kanaallijst

Kanaal	Frequentie (THz)	Golflengte (NM)
C20	192	1561,419
C21	192.1	1560,606
C22	192.2	1559,794
C23	192.3	1558,983
C24	192.4	1558,173
C25	192.5	1557,363
C26	192.6	1556,555
C27	192.7	1555,747
C28	192.8	1554,940
C29	192.9	1554,134
C30	193	1553,329
C31	193.1	1552,524
C32	193.2	1551,721
C33	193.3	1550,918
C34	193.4	1550,116
C35	193.5	1549,315
C36	193.6	1548,515
C37	193.7	1547,715
C38	193.8	1546,917
C39	193.9	1546,119
C40	194	1545,322
C41	194.1	1544,526
C42	194.2	1543,730
C43	194.3	1542,936
C44	194.4	1542,142
C45	194.5	1541,349
C46	194.6	1540,557
C47	194.7	1539,766
C48	194.8	1538,976
C49	194.9	1538,186
C50	195	1537,397
C51	195.1	1536,609
C52	195.2	1535,822
C53	195.3	1535,036
C54	195.4	1534,250
C55	195.5	1533,465

Vlecht en schakelaartype/lengte

Parameter		Specificaties	Eenheid
Vezeltype		SMF-28e met Losse de buisvezel van 600um (TBD)
Vezellengte	Gemeenschappelijke Vezel	300 (TBD)	mm
	Lintvezel	200 (TBD)	mm
	Fan-out	200 (TBD)	mm
Optische Adapters (Al haven)		LC/UPC

Figuur 1 Mechanische Tekeningen (Eenheid: mm)

AAWG 100GHz die 36ch Met platte kop C20-C55 MUX DEMUX uit elkaar plaatsen 0

AAWG 100GHz die 36ch Met platte kop C20-C55 MUX DEMUX uit elkaar plaatsen 1

Figuur 2 Fan-out (TBD)

AAWG 100GHz die 36ch Met platte kop C20-C55 MUX DEMUX uit elkaar plaatsen 2

Het etiket bevat Productie PN, Sn, Datum en enz.

label:

Plaats van herkomst:	China
Merknaam:	Wuhan ETERN Optoelectronics
Certificering:	RoHS
Modelnummer:	Aawg-1f36-c20-0302024-MDM

Min. bestelaantal:	2pcs
Prijs:	Negotiable
Verpakking Details:	Enig punt
Betalingscondities:	T/T
Levering vermogen:	50k per maand
