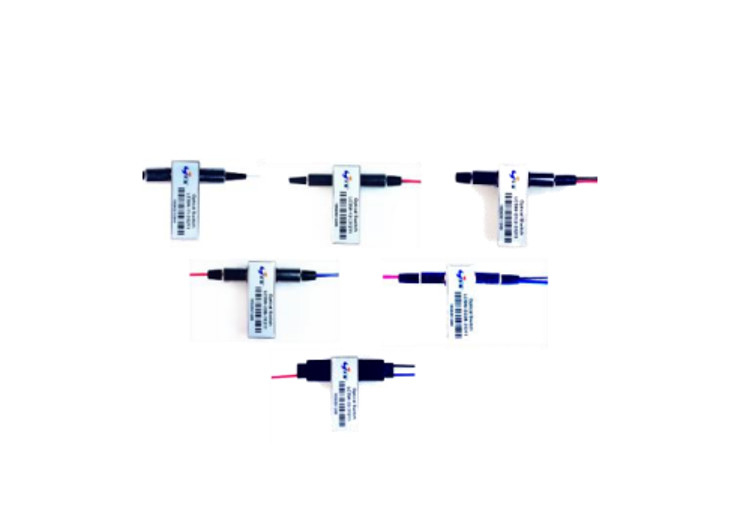

1330nm de optische Vezel schakelt Laag Toevoegingsverlies Mini1x4

1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
Basisinformatie
Plaats van herkomst: China
Merknaam: Wuhan Etern Optoelectronics
Certificering: Telcordia GR-1073-CORE qualified, and RoHS complaint.
Modelnummer: De vezel-Optische Schakelaar Mini1x4, 1X8 van ETERN
Prijs: Negotiable
Betalingscondities: L/C
Beste prijs Contact nu
Gedetailleerde informatie
Eigenschap: Minigrootte en korte schakelaartijd Kwaliteit: Lage toevoegingsverlies en overspraak
Prestaties: De brede waaier van de verrichtingsgolflengte Toepassing: Netwerkmonitor/verre vezel testingsystem,
Type: Mini1x4 Werkende Golflengte: 1330nm
Hoog licht:

1330nm optische Vezelschakelaars

,

lage de Optische Vezelschakelaars van het toevoegingsverlies

,

De mini optische schakelaar van 1x4

Productomschrijving

Optische vezelschakelaar Mini1x4, 1X8-- Mini Size, Korte schakelaartijd en laag toevoegingsverlies



De vezeloptische schakelaars van ETERN worden ontworpen gebaseerd bij de breking optisch principe dat de gevoeligheid van de bewegend deelpositie vermindert. Het featuresexcellent mechanische en optische prestaties en verenigt verschillende schakelaarconfiguratie van Mini1x4 en Mini1x8 op hetzelfde compacte pakket. De producten zijn Telcordia-gekwalificeerde gr.-1073-KERN, en RoHS-klacht.



Eigenschappen Toepassingen
Mini Size Network Monitorsysteem
Korte Schakelaartijd Ver Vezel Testend Systeem
Laag Toevoegingsverlies & Dwarsbespreking Module & Systeemintegratie
Brede Werkende Golflengtewaaier Instrumentatie



Prestatiesspecificatie

Parameter Eenheden Single-Mode
Werkende Golflengte NM 1290~1330 en/of 1525~1610
Toevoeging Loss1 1x4 dB ≤ 1,0
1x8 ≤ 1,2
Terugkeer Loss1 dB ≥ 45
Polarisatie Afhankelijk Verlies dB ≤ 0,1
Golflengte Afhankelijk Verlies dB ≤ 0,2
Overspraak dB ≥ 60
Herhaalbaarheid dB ≤ ±0.05
Schakelaartijd Mej. ≤ 15
Duurzaamheid tijden ≥ 107
Schakelaarvoltage VDC 2.7~3.3 of 4.5~5.5
Schakelaarstroom Het sluiten mA 54~66@3V-het Drijven of 36~44@5V-het Drijven
Macht Behandeling mw ≤ 500
Werkende Temperatuur °C -5~+65
Verrichtingsvochtigheid %RH 5~95
Opslagtemperatuur °C -40~+85
Opslagvochtigheid %RH 5~95
Vezeltype   Cornings SMF-28e vezel
Vlechttype   900mm losse buis
Pakketdimensie mm 55.0L x 44.0W x 11.9H

Nota: 1. Gemeten zonder schakelaars; IL zal slechter 0.3dB zijn en RL zal 5dB lager met schakelaars zijn



1330nm de optische Vezel schakelt Laag Toevoegingsverlies Mini1x4 0



Elektrospeldendefinitie

Mini1x4-Schakelaar Controleinput Statusoutput Gemeenschappelijke Input
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ GND
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ X X V+ GND GND GND V+ GND
Com-P2 0V V+ V+ 0V 0V V+ X X GND V+ GND GND V+ GND
Com-P3 0V V+ 0V V+ V+ 0V X X GND GND V+ GND V+ GND
Com-P4 0V V+ 0V V+ 0V V+ X X GND GND GND GND V+ GND
Mini1x8-Schakelaar Controleinput Statusoutput Gemeenschappelijke Input
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ GND
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ 0V V+ V+ GND GND GND V+ GND
Com-P2 0V V+ V+ 0V 0V V+ 0V V+ GND V+ GND GND V+ GND
Com-P3 0V V+ 0V V+ V+ 0V 0V V+ GND GND V+ GND V+ GND
Com-P4 0V V+ 0V V+ 0V V+ 0V V+ GND GND GND GND V+ GND
Com-P5 V+ 0V 0V V+ 0V V+ V+ 0V V+ GND GND V+ V+ GND
Com-P6 0V V+ V+ 0V 0V V+ V+ 0V GND V+ GND V+ V+ GND
Com-P7 0V V+ 0V V+ V+ 0V V+ 0V GND GND V+ V+ V+ GND
Com-P8 0V V+ 0V V+ 0V V+ V+ 0V GND GND GND V+ V+ GND



Functiediagram

1330nm de optische Vezel schakelt Laag Toevoegingsverlies Mini1x4 11330nm de optische Vezel schakelt Laag Toevoegingsverlies Mini1x4 2
