Name: Schakelaar die van de Vezel de Optische Internet van 0.8dB 1X1 niet Bi sluiten Richting
Brand: Wuhan ETERN Optoelectronics
SKU: DE VEZELOPTISCHE SCHAKELAAR 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2 VAN ETERN
Price: 1.00 USD
Availability: InStock
Rating: 5 (141 reviews)
ISBN: 14419224

Gedetailleerde informatie

Eigenschap:	Brede Werkende Golflengtewaaier	Kwaliteit:	Lage toevoegingsverlies en laag-Overspraak
Toepassing:	Module & Systeemintegratie, Instrumentatie	Werkende Golflengte:	1290-1330nm, 1525-1610nm
Certificering:	GR-1221-CORE, RoHS	Toevoegingsverlies:	0.8dB
Hoog licht:	0.8dB schakelaar van vezel de optische Internet , 1X1 schakelaar van vezel de optische Internet , niet sluitend de richtingschakelaar van bi

Productomschrijving

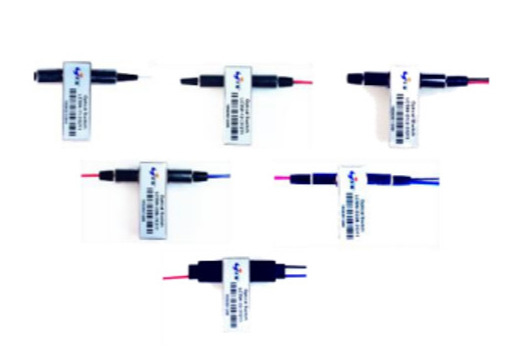

DE VEZELOPTISCHE SCHAKELAAR 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2 VAN ETERN

Prestatiesspecificatie:

	Parameter	Eenheden	Single-Mode		Multi-Mode
	Werkende Golflengte	NM	1290~1330 en/of 1525~1610		850 of 850&1310
	1x1, 1x2, Dubbele 1x2	dB		≤ 0,8
	2x2B			≤ 0,9
Toevoegingsverlies^1,2	2x2			≤ 1,0
	Dubbele 2x2B			≤ 1,0
	Dubbele 2x2			≤ 1,2
	Terugkeerverlies^1,2	dB	≥ 45		≥ 30
	Polarisatie Afhankelijk Verlies	dB	≤ 0,1
	Golflengte Afhankelijk Verlies	dB	≤ 0,2		≤ 0,3
	Overspraak	dB	≥ 55		≥ 30
	Herhaalbaarheid	dB		≤ ±0.02
	Schakelaartijd	Mej.		≤ 8
	Duurzaamheid	tijden		≥ 107
	Schakelaarvoltage	VDC		2.7~3.3 of 4.5~5.5
	Het sluiten			54~66@3V-het Drijven of 36~44@5V-het Drijven
Schakelaarstroom		mA
	Niet-sluit			39~47@3V-het Drijven of 25~31@5V-het Drijven
	Macht Behandeling	mw		≥ 500
	Werkende Temperatuur	°C		‚- 5~+65
	Verrichtingsvochtigheid	%RH		5~95
	Opslagtemperatuur	°C		-40~+85
	Opslagvochtigheid	%RH		5~95
	Vezeltype		Cornings SMF-28e vezel		MMF 50/125 of 62.5/125
	Vlechttype			250mm naakte vezel of 900mm losse buis
	1x1, 1x2, 2x2B, 2x2, Dubbele 2x2			26.0L x 11.0W x 8.2H
Pakketdimensie		mm
	Dubbele 1x2, Dubbele 2x2B			26.0L x 11.0W x 8.2H	29.0L x 11.0W x 8.2H

Nota: 1. Gemeten zonder schakelaars; IL zal slechter 0.3dB zijn en RL zal 5dB lager met schakelaars zijn

2. Gemeten met LEIDENE of van VSCEL optische bron voor Multi-mode

De vezeloptische schakelaars van ETERN worden ontworpen gebaseerd bij de breking optisch principe dat de gevoeligheid van de bewegend deelpositie vermindert. Het kenmerkt uitstekende mechanische en optische prestaties en verenigt verschillende schakelaarconfiguratie van 1x1, 1x2, 2x2-Omleiding, 2x2, Dubbele 1x2, Dubbele 2x2-Omleiding, Dubbele 2x2 op het gelijkaardige compacte pakket. De producten zijn Telcordia-gekwalificeerde gr.-1073-KERN, en RoHS-klacht

Eigenschappen:

1. Laag Toevoegingsverlies & Dwarsbespreking

2. Brede Werkende Golflengtewaaier

3. Tweerichtings

Toepassingen:

1. Netwerkbescherming & Restauratie

2. Kanaal het Blokkeren

3. Module & Systeemintegratie

4. Instrumentatie

5. Configureerbare OADM

Mechanische Afmetingen (Eenheid: mm)

Elektrospeldendefinitie:

Type

Lichte Weg

Aandrijvingsspeld

Monitor

1x1

1x2

2x2B

2x2

D1x2

D2x2B

D2x2

3-4,8-7

3-2,8-9

Het sluiten

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1 ' - 2 '

1-3/2-4

1 ' - 3 '/2 ' - 4 '

1-4/2-3

1 ' - 4 '/2 ' - 3 '

V+

GND

SLUIT

OPEN

1 - 3

1-4

1-2/3-4

1 - 3, 1 ' - 3 '

1 - 4, 1 ' - 4 '

1-2/3-4

1 ' - 2 '/3 ' - 4 '

GND

V+

OPEN

SLUIT

Niet

- Het sluiten

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1 ' - 2 '

1-3/2-4

1 ' - 3 '/2 ' - 4 '

1-4/2-3

1 ' - 4 '/2 ' - 3 '

V+

GND

SLUIT

OPEN

1 - 3

1 - 4

1-2/3-4

1 - 3, 1 ' - 3 '

1 - 4, 1 ' - 4 '

1-2/3-4

1 ' - 2 '/3 ' - 4 '

OPEN

SLUIT

Functiediagram

Schakelaar die van de Vezel de Optische Internet van 0.8dB 1X1 niet Bi sluiten Richting 0

Het opdracht geven van tot Informatie:

LCSW	-	□□□	-	□	□	□	□	□
Optische Schakelaar Schakelaartype				Golflengte	Schakelaarwijze	Vezeltype	Vezellengte	Schakelaar
11= 1x1				1=1310nm	1=Latching	1=250um SM	1=0.5m	1=None
12= 1x2				2=1550nm	2=Non-latching	2=900um SM	2=1m	2=FC/UPC
22B=2x2 omleiding				3=1310&1550nm		3=250um 62.5/125	3=2m	3=FC/APC
22=2x2				4=850nm		4=900um 62.5/125	X=Specify	4=LC/UPC
D12=Dual 1x2				5=850&1310nm		5=250um 50/125		5=LC/APC
D22B=Dual2x2 Omleiding				X=Special		6=900um 50/125		6=SC/UPC
D22=Dual 2x2						X=Special		7=SC/APC
								X=Specify
