Golfbuis Super Flexibele Coaxiale Kabel 50 Ohm HCAHY

Golfbuis Super Flexibele Coaxiale Kabel 50 Ohm HCAHY

• Uitgevoerde normen
• Telecommunicatiekabel van YD/T 1092-2013 - Schuimpolyolefin diëlektrische, buitenleider, de coaxiale kabel van de 50 ohmradiofrequentie voor draadloze communicatie
• Telecommunicatiekabel van YD/T 1119-2014 - Schuim super flexibele de radiofrequentie coaxiale kabel van de polyethyleen diëlektrische en golfbuis voor draadloze communicatie
• GB/T 17737.1-2013 Coaxiale communicatie kabels – Deel 1: Generische Algemene specificatie -, definities en vereisten
• CEI-61196-9:2014 Coaxiaal communicatie kabel-deel 9: Sectionele specificatie voor de flexibele kabels van rf
• CEI-60332-1-2:2015tests aangaande elektrische en optische vezelkabels in de brandomstandigheden – Deel 1-2: De test voor verticale vlampropagatie voor één enkele geïsoleerde draad of kabel-procedure voor 1 kW mengde vlam vooraf
• CEI-61034-2:2019meting met rookdichtheid van kabels die onder bepaald voorwaarde-deel 2 branden: Testprocedure en vereisten
• CEI-de 60754-1:2019test aangaande gassen evolueerde tijdens verbranding van materialen van kabels – Deel 1: Bepaling van de inhoud van het halogeen zure gas
• CEI-de 60754-2:2019test aangaande gassen evolueerde tijdens verbranding van materialen van kabels – Deel 2: Bepaling van zuurheid (door pH meting) en geleidingsvermogen
  • Producteigenschappen

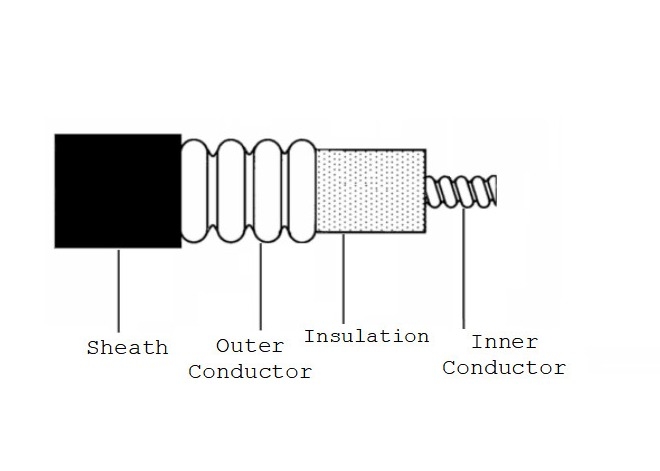

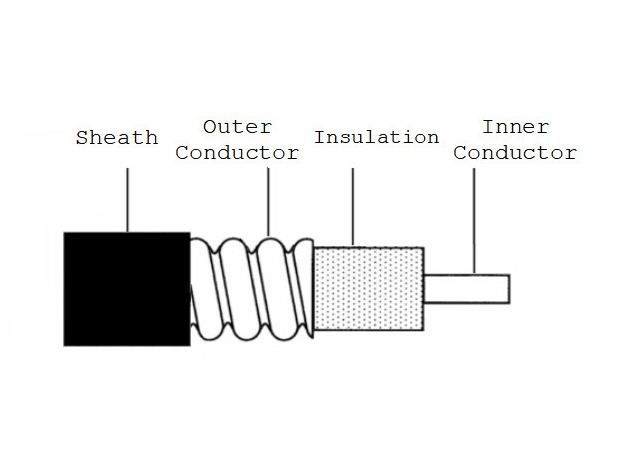

• De super flexibele coaxiale kabel van rf gebruikt buitenleider van een spiraalvormige golfstructuur, met grote plooiingsdiepte en uiterst hoge flexibiliteit;

• Het wordt hoofdzakelijk gebruikt in de vorm van assemblage in techniektoepassingen.

• Structurele Parameters

• Productmodel	Binnenleider		Isolatie	Buitenleider		Buitenschede
  	Type	Diameter		Type	Diameter	Type	Diameter
  HCAHY (Z) - 50-5 (Super flexibele 1/4“)	Draad van het koper de beklede aluminium	1.90mm	Fysisch-schuimpolyethyleenisolatie	Spiraal golfkoperbuis	6.40mm	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin	7.50mm
  HCAHY (Z) - 50-7 (Super flexibele 3/8“)	Draad van het koper de beklede aluminium	2.60mm			9.00mm		10.00mm
  HCAHY (Z) - 50-9 (Super flexibele 1/2“)	Draad van het koper de beklede aluminium	3.55mm			12.00mm		13.30mm
  HHTAY (Z) - 50-21 (Super flexibele 7/8“)	Spiraal golfkoperbuis	9.40mm		Cirkel golfkoperbuis	24.90mm		27.50mm
  HHTAY (Z) - 50-31 (Super flexibele 1-1/4“)	Spiraal golfkoperbuis	13.60mm			35.80mm		38.50mm


• Mechanische & Milieueigenschappen

  Productmodel	Minimum Buigende Straal voor Één enkele Tijd	Minimum Buigende Straal voor Veelvoudige Tijden (15 Keer)	Maximum Trekweerstand	Installatietemperatuur	Het werk Temperatuur
  HCAHY (Z) - 50-5 (Super flexibele 1/4“)	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Z) - 50-7 (Super flexibele 3/8“)	15mm	50mm	950N
  HCAHY (Z) - 50-9 (Super flexibele 1/2“)	17mm	55mm	800N
  HHTAY (Z) - 50-21 (Super flexibele 7/8“)	90mm	130mm	1020N
  HHTAY (Z) - 50-31 (Super flexibele 1-1/4“)	150mm	200mm	1800NElectrical eigenschappen

• Elektrische Eigenschappen

  Productmodel			HCAHY (Z) - 50-5 (Super flexibele 1/4“)	HCAHY (Z) - 50-7 (Super flexibele 3/8“)	HCAHY (Z) - 50-9 (Super flexibele 1/2“)	HHTAY (Z) - 50-21 (Super flexibele 7/8“)	HHTAY (Z) - 50-31 (Super flexibele 1-1/4“)
  Gemiddelde Kenmerkende Impedantie (Ω)			50±2
  Transmissietarief (30~200MHz)			83%	82%	83%	88%	88%
  Capacitieve weerstand (pF/m)			77	76	76	76	76
  Diëlektrische sterkte (V, gelijkstroom, 1min)			2000	2500	2500	6000	10000
  Minimumisolatieweerstand (MΩ·km)			5000	5000	10000	10000	10000
  Schedevonk het Testen (V, AC, Efficiënte Waarde)			3000	3000	5000	8000	10000
  Maximumverminderingscoëfficiënt (dB/100m) (20℃)		70MHz	5.28	3.51	2.87	1.12	0,88
  		100MHz	6.35	4.23	3.40	1.33	1.04
  		150MHz	7.83	5.24	4.18	1.62	1.28
  		200MHz	9.08	6.10	4.85	1.88	1.48
  		350MHz	12.11	8.22	6.54	2.53	2.01
  		450MHz	13.80	9.41	7.50	2.90	2.30
  		700MHz	17.38	11.98	9.57	3.69	2.95
  		800MHz	18.64	12.89	10.31	3.97	3.19
  		900MHz	19.84	13.76	11.01	4.24	3.41
  		1400MHz	25.08	17.65	14.15	5.43	4.41
  		1800MHz	28.71	20.39	16.35	6.26	5.11
  		1900MHz	29.56	21.04	16.87	6.46	5.28
  		2000MHz	30.39	21.68	17.39	6.65	5.44
  		2100MHz	31.20	22.30	17.89	6.84	5.61
  		2200MHz	32.00	22.91	18.38	7.02	5.77
  		2300MHz	32.78	23.52	18.87	7.20	5.92
  		2400MHz	33.55	24.11	19.34	7.38	6.08
  		2500MHz	34.31	24.70	19.81	7.56	6.23
  		2600MHz	35.05	25.28	20.28	7.73	6.38
  		2700MHz	35.78	25.85	20.74	7.90	6.53
  		3000MHz	37.91	27.52	22.07	8.40	6.96
  		3300MHz	39.96	29.14	23.37	8.88	7.38
  		3800MHz	43.21	31.73	25.43	9.64	8.06
  		4400MHz	46.90	34.69	27.80	10.51	/
  		5000MHz	50.39	37.53	30.06	11.34	/
  		5800MHz	54.81	41.17	32.94	/	/
  Maximumvswr	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
