Flexibele Coaxiale de Kabel Witte Met beperkte verliezen Met beperkte verliezen van HCTAY voor Draadloze communicatie

De gewone Coaxiale Kabel van rf

• Uitgevoerde normen
• Telecommunicatiekabel van YD/T 1092-2013 - Schuimpolyolefin diëlektrische, buitenleider, de coaxiale kabel van de 50 ohmradiofrequentie voor draadloze communicatie
• GB/T 17737.1-2013 Coaxiale communicatie kabels – Deel 1: Generische Algemene specificatie -, definities en vereisten
• CEI-61196-9:2014 Coaxiaal communicatie kabel-deel 9: Sectionele specificatie voor de flexibele kabels van rf
• CEI-60332-1-2:2015tests aangaande elektrische en optische vezelkabels in de brandomstandigheden – Deel 1-2: De test voor verticale vlampropagatie voor één enkele geïsoleerde draad of kabel-procedure voor 1 kW mengde vlam vooraf
• CEI-61034-2:2019meting met rookdichtheid van kabels die onder bepaald voorwaarde-deel 2 branden: Testprocedure en vereisten
• CEI-de 60754-1:2019test aangaande gassen evolueerde tijdens verbranding van materialen van kabels – Deel 1: Bepaling van de inhoud van het halogeen zure gas
• CEI-de 60754-2:2019test aangaande gassen evolueerde tijdens verbranding van materialen van kabels – Deel 2: Bepaling van zuurheid (door pH meting) en geleidingsvermogen
  • Producteigenschappen
• De gewone coaxiale kabel van rf gebruikt buitenleider van een cirkel golfstructuur, om met hogere mechanische sterkte en bepaalde buigende eigenschappen te zijn.
• De gewone coaxiale kabel van rf heeft hogere zelfdichtende prestaties en uitstekende vochtbestendigheid.
•

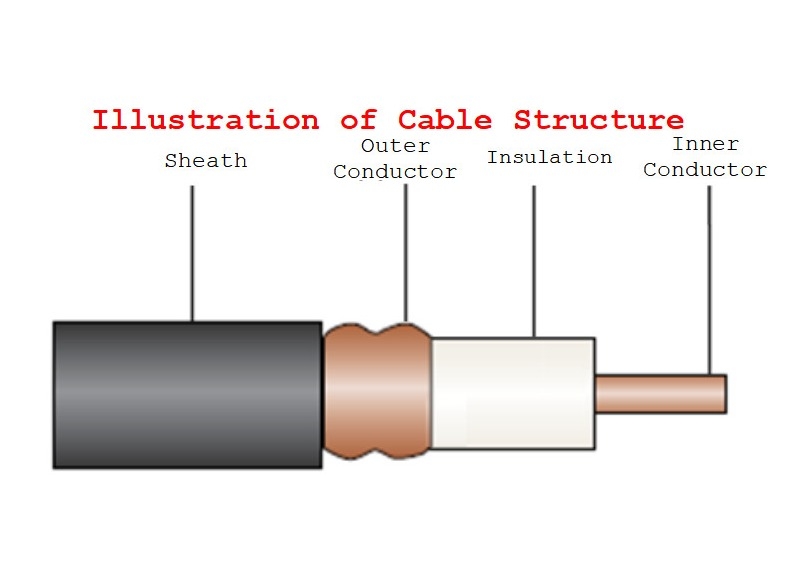

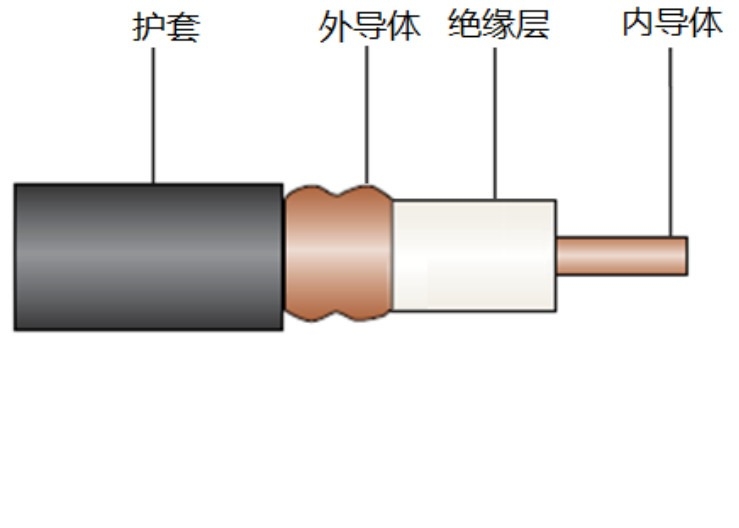

• Structurele Parameters

• Productmodel	Binnenleider		Isolatie	Buitenleider		Buitenschede
  	Type	Diameter		Type	Diameter	Type	Diameter
  HCAAY (Z) - 50-6 (1/4“)	Draad van het koper de beklede aluminium	2.60mm	Fysisch-schuimpolyethyleenisolatie	Cirkel golfkoperbuis	7.70mm	Zwart polyethyleen of lage rook halogeen-vrije vlam - vertragerspolyolefin	8.80mm
  HCAAY (Z) - 50-8 (3/8“)	Draad van het koper de beklede aluminium	3.10mm			9.50mm		10.80mm
  HCAAY (Z) - 50-12 (1/2“)	Draad van het koper de beklede aluminium	4.80mm			13.90mm		15.80mm
  HCTAY (Z) - 50-22 (7/8“)	Vlotte koperbuis	9.00mm			24.90mm		27.50mm
  HCTAY (Z) - 50-23 (7/8 Met beperkte verliezen“)	Vlotte koperbuis	9.45mm			25.40mm		27.80mm
  HCTAY (Z) - 50-32 (1-1/4“)	Vlotte koperbuis	13.10mm			35.80mm		38.50mm
  HHTAY (Z) - 50-42 (1-5/8“)	Spiraal golfkoperbuis	17.40mm			46.50mm		49.50mm

Mechanische & Milieueigenschappen

Elektrische Eigenschappen

• Productmodel			HCAAY (Z) - 50-6 (1/4“)	HCAAY (Z) - 50-8 (3/8“)	HCAAY (Z) - 50-12 (1/2“)	HCTAY (Z) - 50-22 (7/8“)	HCTAY (Z) - 50-23 (7/8 Met beperkte verliezen“)	HCTAY (Z) - 50-32 (1-1/4“)	HHTAY (Z) - 50-42 (1-5/8“)
  Gemiddelde Kenmerkende Impedantie (Ω)			50±2
  Transmissietarief (30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  Capacitieve weerstand (pF/m)			77	76	76	76	76	76	76
  Diëlektrische sterkte (V, gelijkstroom, 1min)			2000	2500	6000	10000	10000	10000	15000
  Minimumisolatieweerstand (MΩ·km)			5000	5000	10000	10000	10000	10000	10000
  Schedevonk het Testen (V, AC, Efficiënte Waarde)			3000	5000	8000	8000	8000	10000	10000
  Maximumverminderingscoëfficiënt (dB/100m) (20℃)		70MHz	3.49	2.95	1.90	0,89	0,95	0,76	0,63
  		100MHz	4.22	3.53	2.30	1.16	1.15	0,93	0,77
  		150MHz	5.22	4.35	2.85	1.49	1.42	1.17	0,96
  		200MHz	6.08	5.05	3.31	1.76	1.66	1.37	1.12
  		350MHz	8.20	6.78	4.44	2.38	2.23	1.85	1.54
  		450MHz	9.39	7.75	5.06	2.72	2.55	2.12	1.77
  		700MHz	11.96	9.83	6.40	3.45	3.25	2.71	2.28
  		800MHz	12.87	10.57	6.87	3.71	3.50	2.92	2.46
  		900MHz	13.75	11.27	7.31	3.96	3.73	3.13	2.64
  		1400MHz	17.64	14.38	9.29	5.08	4.79	4.03	3.44
  		1800MHz	20.38	16.55	10.66	5.88	5.53	4.68	4.01
  		1900MHz	21.02	17.06	10.99	6.07	5.70	4.83	4.15
  		2000MHz	21.66	17.56	11.30	6.26	5.88	4.98	4.28
  		2100MHz	22.29	18.05	11.61	6.44	6.05	5.13	4.42
  		2200MHz	22.90	18.53	11.92	6.62	6.21	5.28	4.55
  		2300MHz	23.51	19.01	12.22	6.81	6.38	5.42	4.68
  		2400MHz	24.10	19.48	12.51	6.98	6.54	5.57	4.80
  		2500MHz	24.69	19.93	12.80	7.16	6.70	5.71	4.93
  		2600MHz	25.27	20.39	13.09	7.34	6.85	5.85	5.06
  		2700MHz	25.84	20.83	13.37	7.51	7.01	5.99	5.18
  		3000MHz	27.51	22.14	14.19	8.02	7.46	6.39	/
  		3300MHz	29.13	23.39	14.97	8.51	7.90	6.78	/
  		3800MHz	31.73	25.40	16.23	9.31	8.60	7.42	/
  		4400MHz	34.70	27.68	17.66	10.24	9.40	/	/
  		5000MHz	37.55	29.86	19.02	11.14	10.17	/	/
  		5800MHz	41.19	32.64	20.75	/	/	/	/
  Maximumvswr	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
